100-300mm C e Z Purlin Roll Forming Machine 14 stazioni 15KW

Dettagli del prodotto

Luogo di origine: CINESE

Marca: Dingbo

Certificazione: CE ISO

Numero di modello: DBKJ

Termini di pagamento e di spedizione

Quantità di ordine minimo: 1 set

Prezzo: USD 45000-55000 per set

Imballaggi particolari: Confezionati con filtro di acciaio

Tempi di consegna: 40-50 giorni lavorativi

Termini di pagamento: T/T, L/C

Capacità di alimentazione: 20 serie al mese

Ottieni il miglior prezzo
Contatta ora
Specificità
Evidenziare:

300 mm C e Z Purlin Roll Forming Machine

,

C e Z Purlin roll forming machine 14 stazioni

,

15 kW C forma di purlin macchina per la formazione di rotoli

Materiale:
Acciaio galvanizzato
Spessore:
1.5-3mm
Rulli:
14 stazioni
Potenza del motore principale:
15 kW
Velocità di rotolamento:
10-15 m/min
Trasmissione:
Catena
Diametro dell'albero:
76 mm
PLC:
Panasonic
Garanzia:
1 anno
Colore:
Blu
Materiale:
Acciaio galvanizzato
Spessore:
1.5-3mm
Rulli:
14 stazioni
Potenza del motore principale:
15 kW
Velocità di rotolamento:
10-15 m/min
Trasmissione:
Catena
Diametro dell'albero:
76 mm
PLC:
Panasonic
Garanzia:
1 anno
Colore:
Blu
Descrizione
100-300mm C e Z Purlin Roll Forming Machine 14 stazioni 15KW

                       100-300 mm con CZ purlin macchina di formazione rotolo intercambiabile 1.5-3mm regolazione automatica dimensioni

PRoduzioneDscritturas

Nell'industria siderurgica, le diverse forme strutturali delle strisce hanno ricevuto nomi rappresentativi per facilitare la descrizione dei disegni e dei documenti.con o senza rigidificatori di flangeLa sezione di canale senza rigidatori di flangia è chiamata anche flangia U. La simmetria dei punti con una forma simile alla lettera Z è chiamata flangia Z.

La macchina per la formazione di rotoli di perline CZ può produrre qualsiasi specifica dei profili C & Z (durante la larghezza 100 ~ 300), non è necessario cambiare alcuna parte della macchina.Ci vuole un' ora per cambiare la forma di C in Z..

Disegno del profilo alla progettazione



100-300mm C e Z Purlin Roll Forming Machine 14 stazioni 15KW 0



Flusso di lavoro

Discolatore manuale Alimentazione e livellamento  Perforazione  Formazione di rotoli  Taglio idraulico  Tabella di uscita

ProdottoPArametri

  Articolo 2 Specificità
Materiale della bobina Materiale G.I.
  Larghezza della spina 100-300 mm
  Spessore del materiale 1.5- 3 mm
  Discolatore 3 tonnellate manuale
  Dia interno 460-520 mm
Livellamento 7Rollini 3 rulli superiori, 4 rulli inferiori
Perforazione e taglio idraulici Potenza idraulica 5.5KW
  Materiale dello stampo e della lama Cr12Mov
  Tolleranza +- 1,5 mm

Sistema di modellazione

Velocità di rotolamento 10-15 m/min
  Stazioni a rulli 14 stazioni
  Materiale dei rulli Gcr15, durezza del trattamento di spegnimento 55-58
  Diametro dell'albero 76 mm
  Materiale dell'albero Acciaio 45#, smaltito
  Potenza del motore principale 15 kW
  Modalità di guida Catena
  Struttura del telaio Acciaio di colata
  Regolazione delle dimensioni Automatica per PLC
Sistema di controllo elettrico Fonte elettrica 380V, 50 Hz, 3 fasi
  Sistema di controllo PLC Panasonic
  Codatore Omron

Componenti principali

- No, no, no, no. Nome Quota
1 Discolatore manuale 1
2 Macchine per perforare 1
2 Macchine per la formazione di rotoli principali 1
3 Box di controllo PLC 1
4 Stazione di pompaggio idraulica 1
5 Tabella di uscita 2

Immagini

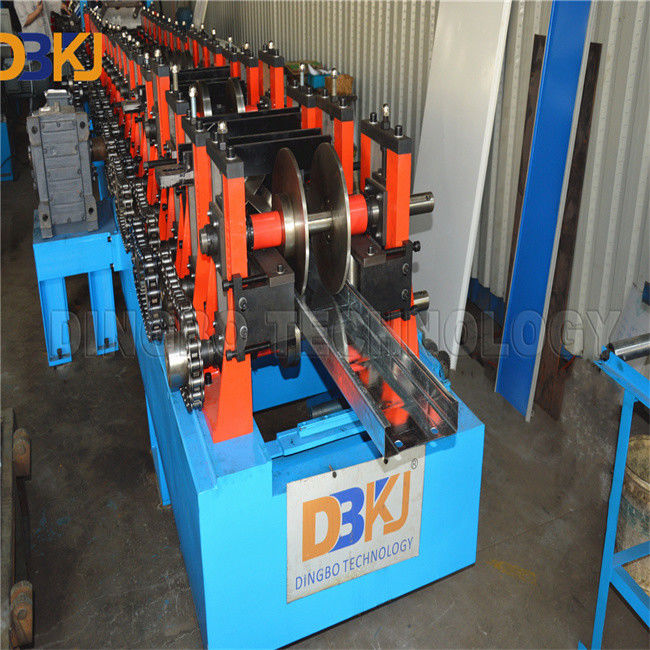

100-300mm C e Z Purlin Roll Forming Machine 14 stazioni 15KW 1

100-300mm C e Z Purlin Roll Forming Machine 14 stazioni 15KW 2



Applicazione

Nella costruzione in acciaio, i purlin generalmente si riferiscono ai membri del tetto che corrono paralleli alla lunghezza del tetto di un edificio e supportano il tetto o il ponte.I cornici sono supportati da travi o paretiI cornici sono più comunemente utilizzati nei sistemi di costruzione in metallo, dove sono utilizzati in forma di Z per consentire la continuità flessibile tra le lunghezze.
I componenti ausiliari come le pareti (tetto) e le cornici (muri) sono di solito acciaio a forma di C, a forma di Z o U (o laminato) acciaio a forma di C.

100-300mm C e Z Purlin Roll Forming Machine 14 stazioni 15KW 3

Domande frequenti

1.D:Qual e' il periodo di garanzia?

12 mesi di garanzia, a decorrere dalla data di installazione e messa in servizio dell'apparecchiatura presso il sito di installazione dell'acquirente.Durante il quale tutte le parti danneggiate a causa di problemi di qualità saranno sostituite gratuitamente.

2.D: Lo fai?avere un servizio di installazione e messa in servizio?

A:Se gli acquirenti vengono alla nostra fabbrica per ispezionare, viene fornita una formazione per l'installazione e il funzionamento faccia a faccia.

B:Se l'acquirente ha bisogno, invieremo un tecnico al sito dell'acquirente per fare l'installazione e la messa in servizio e la formazione.

C: costi di installazione e di messa in servizio:Un ingegnere visiterà il laboratorio dell'acquirente per l'installazione, la messa in servizio e la formazione.ecc.

(Normalmente ci vuole una settimana per installare)

3.D:Qual e' il tuo?Servizi post-venditaServizio?

Forniamo un servizio online 24 ore su 24 per i nostri clienti.

E siamo felici di dare consigli e anche di avere tecnici qualificati disponibili per mantenere la macchina all'estero per i clienti' laboratorio se necessario.

4.D: Qual e' il tempo di consegna?

Normalmente possiamo finire la produzione e i test entro 45-70 giorni dopo aver ricevuto il deposito.

5D: Lei è una società commerciale o una fabbrica?

Siamo produttori, e esportavamo le nostre macchine da soli.

6D: Fornisci personalizzatomacchine?

Certo, possiamo progettare la macchina secondo le esigenze e il disegno del profilo che fornisci.

7. D: Come posso visitare la vostra fabbrica?

Siamo nella città di Jiangyin, appartenente alla provincia del Jiangsu, vicino a Shanghai.

Arriviamo all'aeroporto di Shanghai, possiamo prenderti.

Aeroporto di Pudong, circa 3 ore.

E' a 110 chilometri dall'aeroporto di Hongqiao, circa 2 ore; e' a 125 chilometri dal centro di Shanghai circa due ore e mezza.

E'molto comodo. Per favore fatemi sapere se avete prenotato i biglietti.

Per preparare e prenotare un hotel per te, organizzeremo un'auto per prenderti.

Con il treno ad alta velocità da Shanghai a Wuxi Est (stazione di Wuxi Dong), mezz'ora.

8. D: Come si fa a ordinare?

Inchiesta --- conferma dei disegni del profilo, delle specifiche tecniche e del prezzo --- conferma del PI --- preparazione del deposito o della consegna --- inizio della produzione --- ispezione --- spedizione

9D: Che certificato ha?

Abbiamo il certificato CE e ISO.

10. D:Quali sono le vostre condizioni di pagamento?

Il primo pagamento: 40% in T/T, il secondo pagamento: 60% in T/T, dopo l'esito positivo dell'ispezione presso l'officina del venditore e prima della consegna.

11.D:Cosa puoi fare se la macchina si rompe?

Abbiamo un periodo di garanzia di 12 mesi, se le parti rotte non possono essere riparate, invieremo nuove parti per sostituire quelle rotte gratuitamente. Ma se il periodo di garanzia è finito, devi pagare la tariffa espressa.Possiamo risolvere i problemi attraverso la negoziazione e fornire supporto tecnico per l'intera vita dell'attrezzatura .
