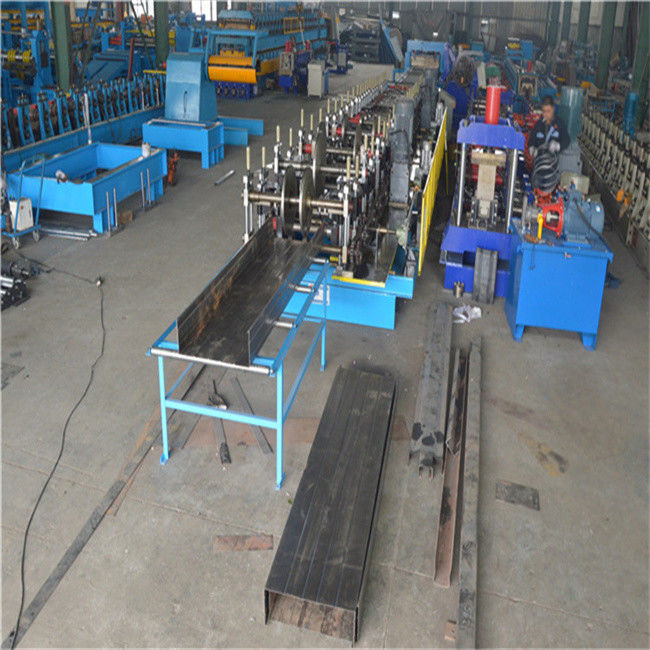

Macchina per la formazione di rotoli di vassoi di cavi in fogli galvanizzati con sistema ISO e olio idraulico 46
Caratteristiche della macchina per la trasformazione a rotoli del vassoio per cavi
La nostra macchina per la formazione di rotoli di vassoi per cavi è in grado di produrre vassoi per cavi di diverse dimensioni mediante regolazione automatica e sostituzione dello stampo da foratura.I vassoi per cavi prodotti da questa linea di produzione sono ampiamente utilizzati nel petrolio, chimica, elettrica, industria leggera, televisione e telecomunicazioni.struttura semplice e installazione conveniente, e il modello di utilità è adatto all'installazione del cavo di alimentazione e alla posa del cavo di comando.
Con esperienza completa e speciale, possiamo personalizzare le macchine per la formazione di vassoi per cavi o le linee di produzione per la formazione di rotoli di cavi in base al disegno e alle specifiche del profilo del cliente.Altre attrezzature di alta qualità, compresa la macchina di formazione di rotoli di metallo sono forniti anche come richiesto.
Flusso di processo
Uncoiler Nivelazione Alimentazione Punching&Cutting Roll forming Output table
Disegno del profilo
Dati tecnici
| Articolo 2 |
Specificità |
| Spessore massimo del materiale |
1 - 2 mm |
| Discolatore idraulico |
5T |
| Livellante |
7Rollini |
| Materiale |
G.I. |
| Perforazione |
Perforazione idraulica |
| Materiale dello stampo |
Cr12Mov |
| Velocità di rotolamento |
10 m/min |
| Stazioni a rulli |
14 stazioni |
| Materiale dei rulli |
Gcr15, durezza del trattamento di spegnimento 55-60 |
| Fabbricazione |
Acciaio 45# |
| Diametro dell'albero |
76 mm |
| Potenza del motore principale |
22 kW |
| Struttura laterale |
Arco di memoria |
| Trasmissione |
Catena |
| Potenza idraulica |
7.5 kw |
| Materiale della lama |
Cr12Mov |
| Tolleranza |
+- 1,5 mm |
| Fonte elettrica |
380V, 50HZ,Fase 3 (personalizzabile) |
| Sistema di controllo PLC |
Panasonic |
Articolo principale
| - No, no, no, no. |
Nome |
Quota |
| 1 |
Discolatori idraulici |
1 |
| 2 |
Livellamento |
1 |
| 3 |
Perforazione idraulica |
1 |
| 4 |
Macchine per la formazione di rotoli principali |
1 |
| 5 |
Cassa di controllo PLC |
1 |
| 6 |
Stazione di pompaggio idraulica |
1 |
| 7 |
Tabella di uscita |
2 |
Disegni principali della macchina
Applicazioni:
Cable trays: componenti strutturali versatili per la gestione dei cavi
I vassoi per cavi sono componenti strutturali essenziali utilizzati in vari settori per sostenere, indirizzare e proteggere cavi elettrici e sistemi di cablaggio.Forniscono una soluzione organizzata ed efficiente per la gestione e la distribuzione di cavi all'interno di edifici o impianti industrialiEcco alcune applicazioni comuni dei vassoi per cavi:
Edifici commerciali e industriali
I vassoi per cavi sono ampiamente utilizzati in strutture commerciali e industriali, come edifici per uffici, impianti di produzione e magazzini, per organizzare e supportare i sistemi di cablaggio elettrico.
Centrali elettriche
Nelle strutture di generazione di energia elettrica, i vassoi per cavi sono utilizzati per gestire l'ampia rete di cavi di alimentazione, cavi di controllo e cavi di strumentazione utilizzati in vari processi.
Industria petrolifera e del gas
I vassoi per cavi sono fondamentali nelle strutture petrolifere e del gas, fornendo un mezzo affidabile per sostenere e proteggere i cavi in ambienti difficili, comprese le piattaforme offshore, le raffinerie,e impianti petrolchimici.
Industria petrolchimica
I vassoi per cavi sono utilizzati per sostenere i cavi negli impianti di trasformazione chimica dove la presenza di sostanze corrosive richiede una soluzione di gestione dei cavi resistente alla corrosione e resistente alla corrosione.
Centri dati
I vassoi per cavi svolgono un ruolo vitale nei data center, supportando la complessa rete di cavi per i dati, le fibre ottiche e i cavi di alimentazione che collegano server, router e altre apparecchiature di rete.
Servizi di telecomunicazione
Nell'industria delle telecomunicazioni, i vassoi per cavi sono utilizzati per organizzare e supportare la vasta rete di cavi necessari per i sistemi di comunicazione, comprese le linee telefoniche, i cavi dati,e fibra ottica.
Infrastrutture di trasporto
I vassoi per cavi sono utilizzati nelle infrastrutture di trasporto come aeroporti, stazioni ferroviarie e sistemi della metropolitana per gestire e proteggere i cavi associati all'illuminazione, alla segnalazione,e sistemi di comunicazione.
Progetti di energia rinnovabile
I vassoi per cavi sono utilizzati nei progetti di energia solare ed eolica per sostenere e proteggere l'ampia rete di cavi necessaria per la generazione e la distribuzione di energia.
Impianti chimici
I vassoi per cavi sono installati negli impianti di trasformazione chimica per supportare i cavi che controllano e monitorano vari processi, garantendo il funzionamento sicuro ed efficiente delle apparecchiature
Impianti di trattamento delle acque e delle acque reflue
I vassoi per cavi sono utilizzati negli impianti di trattamento delle acque e delle acque reflue per organizzare e proteggere i cavi associati ai sistemi di controllo e monitoraggio.
Ospedali e strutture sanitarie
I vassoi per cavi sono utilizzati negli ambienti sanitari per sostenere e organizzare i cavi per attrezzature mediche, sistemi di comunicazione e altri impianti elettrici.
Istituzioni di istruzione
I vassoi per cavi sono utilizzati nelle scuole e nelle università per gestire i cablaggi elettrici per l'illuminazione, la distribuzione di energia e i sistemi di comunicazione.
Industria automobilistica
Negli stabilimenti di produzione automobilistica, i vassoi per cavi supportano i sistemi di cablaggio estesi utilizzati nelle linee di montaggio e nei sistemi di controllo.
Industria mineraria
I vassoi per cavi sono utilizzati nelle operazioni minerarie per sostenere e proteggere i cavi utilizzati nei sistemi di controllo, illuminazione e comunicazione delle attrezzature.
Costruzione e ristrutturazione di edifici
Durante la costruzione o la ristrutturazione di edifici, i vassoi per cavi sono spesso utilizzati per organizzare e sostenere i sistemi di cablaggio temporanei.
Domande frequenti
1.D:Qual e' il periodo di garanzia?
12 mesi di garanzia, a decorrere dalla data di installazione e messa in servizio dell'apparecchiatura presso il sito di installazione dell'acquirente.Durante il quale tutte le parti danneggiate a causa di problemi di qualità saranno sostituite gratuitamente.
2.D: Lo fai?avere un servizio di installazione e messa in servizio?
A:Se gli acquirenti vengono alla nostra fabbrica per ispezionare, viene fornita una formazione per l'installazione e il funzionamento faccia a faccia.
B:Se l'acquirente ha bisogno, invieremo un tecnico al sito dell'acquirente per fare l'installazione e la messa in servizio e la formazione.
C:costi di installazione e di messa in servizio:Un ingegnere visiterà il laboratorio dell'acquirente per l'installazione, la messa in servizio e la formazione.ecc.
(Normalmente ci vuole una settimana per installare)
3.D:Qual e' il tuo?Servizi post-venditaServizio?
Forniamo un servizio online 24 ore su 24 per i nostri clienti.
E siamo felici di dare consigli e anche di avere tecnici qualificati disponibili per mantenere la macchina all'estero per i clienti' laboratorio se necessario.
4.D: Qual e' il tempo di consegna?
Normalmente possiamo finire la produzione e i test entro 45-70 giorni dopo aver ricevuto il deposito.
5D: Lei è una società commerciale o una fabbrica?
Siamo produttori, e esportavamo le nostre macchine da soli.
6D: Fornisci personalizzatomacchine?
Certo, possiamo progettare la macchina secondo le esigenze e il disegno del profilo che fornisci.
7. D: Come posso visitare la vostra fabbrica?
Siamo nella città di Jiangyin, appartenente alla provincia del Jiangsu, vicino a Shanghai.
Arriviamo all'aeroporto di Shanghai, possiamo prenderti.
Aeroporto di Pudong, circa 3 ore.
E' a 110 chilometri dall'aeroporto di Hongqiao, circa 2 ore; e' a 125 chilometri dal centro di Shanghai circa due ore e mezza.
E'molto comodo. Per favore fatemi sapere se avete prenotato i biglietti.
Per preparare e prenotare un hotel per te, organizzeremo un'auto per prenderti.
Con il treno ad alta velocità da Shanghai a Wuxi Est (stazione di Wuxi Dong), mezz'ora.
8. D: Come si fa a ordinare?
Inchiesta --- conferma dei disegni del profilo, delle specifiche tecniche e del prezzo --- conferma del PI --- preparazione del deposito o della consegna --- inizio della produzione --- ispezione --- spedizione
9D: Che certificato ha?
Abbiamo il certificato CE e ISO.
10. D:Quali sono le vostre condizioni di pagamento?
Il primo pagamento: 40% in T/T, il secondo pagamento: 60% in T/T, dopo l'esito positivo dell'ispezione presso l'officina del venditore e prima della consegna.
11.D:Cosa puoi fare se la macchina si rompe?
Abbiamo un periodo di garanzia di 12 mesi, se le parti rotte non possono essere riparate, invieremo nuove parti per sostituire quelle rotte gratuitamente. Ma se il periodo di garanzia è finito, devi pagare la tariffa espressa.Possiamo risolvere i problemi attraverso la negoziazione e fornire supporto tecnico per l'intera vita dell'attrezzatura .
