Nuova linea di lavorazione dei tubi con sistema di controllo PLC per la produzione di tubi galvanizzati
Descrizione del prodotto:
A proposito dei mulini per tubi
I mulini per tubi sono attrezzature industriali essenziali utilizzate per la produzione di prodotti tubulari, principalmente tubi e tubi.poiché facilitano la formazione di strisce metalliche in forme cilindriche e la saldatura dei bordi per creare tubi senza saldatura o saldatura.
Il processo di realizzazione dei tubi inizia con una striscia piatta o una bobina di metallo, che viene poi introdotto nel mulino per tubi, dove viene modellato e saldato secondo le specifiche desiderate.I mulini di tubi forniscono non solo i macchinari necessari per la modellazione e la saldatura, ma svolgono anche un ruolo fondamentale nel dimensionamento dei tubi, assicurando che soddisfino le dimensioni richieste
Disegno del profilo alla progettazione
Caratteristiche:
Sgombero:
Il primo passo del processo di fabbricazione dei tubi è la uncoiler, la macchina che si occupa di svolgere e alimentare una bobina di materia prima, di solito acciaio, nel mulino.Il materiale è in genere in forma di striscia piatta o bobina.
Accumulatore a striscia:
Alcuni mulini di tubi utilizzano un accumulatore a strisce per garantire un'approvvigionamento continuo di materiale alla sezione di formazione.anche quando ci sono interruzioni nel processo di alimentazione.

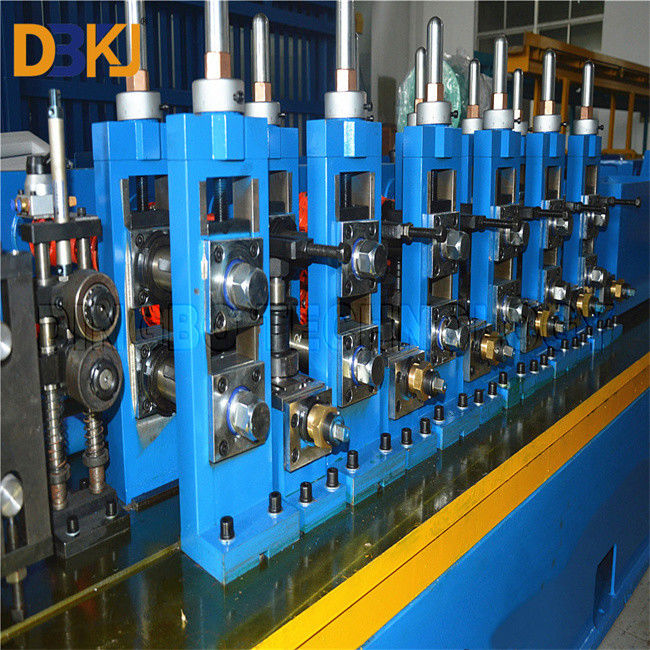

Sezione di formazione:
La sezione di formazione del mulino a tubi comprende una serie di rulli e attrezzature che gradualmente modellano la striscia piana nel profilo tubulare desiderato.Questo può essere ottenuto attraverso vari processi come la formazione di rotoli o la piegatura continuaI bordi formati della striscia vengono riuniti per creare una forma tubolare.
Sezione di saldatura:
Nella sezione di saldatura, i bordi della forma tubolare sono uniti tra loro attraverso un processo di saldatura.può essere utilizzato a seconda di fattori quali il tipo di materiale e lo spessore.
Sezione di raffreddamento:
Dopo la saldatura, il tubo appena formato passa attraverso una sezione di raffreddamento per solidificare la saldatura e ridurre la temperatura del tubo.
Sezione dimensioni:
La sezione di dimensionamento utilizza rulli o stampi aggiuntivi per ottenere le dimensioni finali e la rotondità del tubo.
Taglio e finitura:
Una volta determinato il formato, il tubo viene tagliato alla lunghezza desiderata con una sega da taglio o con un altro meccanismo di taglio.può essere eseguito per soddisfare specifiche esigenze del cliente.
Prova e ispezione:
Il controllo della qualità è un aspetto cruciale del processo di fabbricazione dei tubi.possono essere utilizzati per garantire l'integrità e la qualità dei tubi.
Flusso di lavoro
Raw material - Material feeding - Shearing and butt welding - Material storing Accumulator –Feeding- Material flattening - Roll forming - Seam direction guiding - Extruding - High frequency induction welding - Welding burr removing - Water cooling - Pipe sizing –Straightening - Computerized saw cutting - Pipe automatic unloading (Packing) - Checking and collecting
Parametri del prodotto
| Matte grezzorial |
Coiffe di acciaio al carbonio, di acciaio galvanizzato, di altri acciai laminati a caldo o a freddo. |
| |
Larghezza dell'acciaio a strisce |
50 - 240 mm |
| |
Spessore dell'acciaio a strisce |
1 ̊3,0 mm |
| Dimensione del tubo |
Diametro esterno del tubo rotondo |
Φ19 - Φ76 mm |
| |
Spessore del tubo rotondo |
1 ¢ 3,0 mm |
| |
Dimensioni del tubo rettangolare |
32x32 mm
38x38 mm
44x44 mm
52x52mm 63,5x63,5mm
|
| |
Spessore del tubo rettangolare |
1.5 - 2,7 mm |
| Metodo di saldatura Potenza del saldatore a induzione |
Saldatura ad induzione ad alta frequenza, 200 kW |
| Velocità di produzione |
20- 100 m/min (la velocità limitata dipende dalle dimensioni e dallo spessore del tubo) |
| Potenza del motore |
Tensione: AC 380V±10% |
| |
Fase: terza fase |
| |
Frequenza: 50 Hz±1,0% |
| Potenza di controllo |
tensione: 220V AC ± 10% |
| |
Fase: Fase singola |
| |
Frequenza: 50 Hz±1,0% |
| Potenza totale |
200KW + 5,5KW + 18,5KW + 15KW + 3KW = 242KW |
Immagini
Applicazione
I prodotti delle macchine per tubi sono ampiamente utilizzati nei progetti di approvvigionamento idrico, nell'industria petrolchimica, nell'industria chimica, nell'industria dell'energia elettrica, nell'irrigazione agricola e nella costruzione urbana.Per il trasporto di liquidi, può essere utilizzato per l'approvvigionamento idrico e il drenaggio; per il trasporto di gas può essere gas, vapore, gas di petrolio liquefatto; per scopi strutturali: tubi di impianto, ponti; tubi per banchine, strade,strutture edilizie, ecc.
Domande frequenti
1Q: Qual è il periodo di garanzia? (24 ore online)
12 mesi di garanzia, a decorrere dalla data di installazione e messa in servizio dell'apparecchiatura presso il sito di installazione dell'acquirente.Durante il quale tutte le parti danneggiate a causa di problemi di qualità saranno sostituite gratuitamente.
2D: Avete un servizio di installazione e messa in servizio?
A:Se gli acquirenti vengono alla nostra fabbrica per ispezionare, viene fornita una formazione per l'installazione e il funzionamento faccia a faccia.
B:Se l'acquirente ha bisogno, invieremo un tecnico al sito dell'acquirente per fare l'installazione e la messa in servizio e la formazione.
C: costi di installazione e di messa in servizio:Un ingegnere visiterà il laboratorio dell'acquirente per l'installazione, la messa in servizio e la formazione.ecc.
(Normalmente ci vuole una settimana per installare)
3D:Qual e' il tuo?Servizi post-venditaServizio?
Forniamo un servizio online 24 ore su 24 per i nostri clienti.
E siamo felici di dare consigli e anche di avere tecnici qualificati disponibili per mantenere la macchina all'estero per i clienti' laboratorio se necessario.
4D: Qual e' il tempo di consegna?
Normalmente possiamo finire la produzione e i test entro 45-70 giorni dopo aver ricevuto il deposito.
5D: Lei è una società commerciale o una fabbrica?
Siamo produttori, e esportavamo le nostre macchine da soli.
6D: Fornisci personalizzatoLa macchina?
Certo, possiamo progettare la macchina secondo le esigenze e il disegno del profilo che fornisci.
7. D: Come posso visitare la vostra fabbrica?
Siamo nella città di Jiangyin, appartenente alla provincia del Jiangsu, vicino a Shanghai.
Arriviamo all'aeroporto di Shanghai, possiamo prenderti.
Aeroporto di Pudong, circa 3 ore.
E' a 110 chilometri dall'aeroporto di Hongqiao, circa 2 ore; e' a 125 chilometri dal centro di Shanghai circa due ore e mezza.
E'molto comodo. Per favore fatemi sapere se avete prenotato i biglietti.
Per preparare e prenotare un hotel per te, organizzeremo un'auto per prenderti.
Con il treno ad alta velocità da Shanghai a Wuxi Est (stazione di Wuxi Dong), mezz'ora.
8. D: Come si fa a ordinare?
Inchiesta --- conferma dei disegni del profilo, delle specifiche tecniche e del prezzo --- conferma del PI --- preparazione del deposito o della consegna --- inizio della produzione --- ispezione --- spedizione
9D: Che certificato ha?
Abbiamo il certificato CE e ISO.
10. D:Quali sono le vostre condizioni di pagamento?
Il primo pagamento: 40% in T/T, il secondo pagamento: 60% in T/T, dopo l'esito positivo dell'ispezione presso l'officina del venditore e prima della consegna.
11.D:Cosa puoi fare se la macchina si rompe?
Abbiamo un periodo di garanzia di 12 mesi, se le parti rotte non possono essere riparate, invieremo nuove parti per sostituire quelle rotte gratuitamente. Ma se il periodo di garanzia è finito, devi pagare la tariffa espressa.Possiamo risolvere i problemi attraverso la negoziazione e fornire supporto tecnico per l'intera vita dell'attrezzatura .
